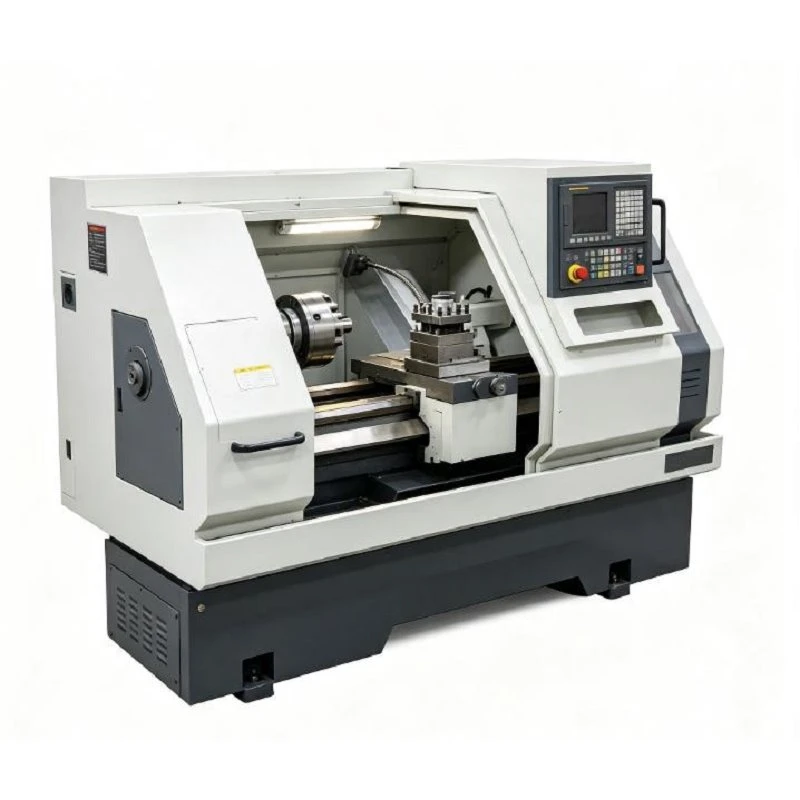

Център за струговане с ЦПУ Slant Bed

Центърът за струговане с ЦПУ Slant Bed е проектиран за високо-прецизно струговане и партидно производство на сложни ротационни компоненти, включително валове, втулки, втулки, фланци, фитинги и щифтове.

Архитектурата на наклоненото легло поддържа тежко{0}}шпиндела и линейните водачи, като същевременно позволява стружки и охлаждаща течност да се евакуират без усилие. Докато стандартната конфигурация на ос X/Z-обработва струговане, облицовка, пробиване, нарязване на резби и канали, опционалната ос C-, ос Y-и живите инструменти превръщат машината в цялостен мултифункционален център за струговане-.

Оптимално управление на чипове:Наклоненото легло естествено насочва непрекъснатите стружки и тежкия обем охлаждаща течност директно към долната изпускателна зона, намалявайки натрупването на топлина в близост до работната зона.
Твърда основа на машината:Леглото от чугун Meehanite от първокласен клас поема ударните натоварвания при рязане по време на тежка груба обработка.
Високо{0}}прецизно движение:Прецизните направляващи за линейно движение и предварително напрегнатите сачмени винтове с голям-диаметър-свързани директно към серводвигатели с висок{2}}въртящ момент осигуряват точно позициониране.
Затворена зона за обработка:Напълно затворената защита срещу пръски с предпазни блокировки поддържа пода сух и безопасен.
Автоматизирана поддръжка:Интегрираната система за автоматично смазване и охлаждаща течност идват стандартно, за да се увеличи максимално живота на инструмента.


Завъртане на вал и щифт
Производство на втулки и маншони
Хидравлични и пневматични колектори/фитинги
Фланци, главини и дискови компоненти
Автомобилни, селскостопански и общи части за машини
Повтарящо се- производство в голям обем

Шпинделният възел е проектиран да балансира високия въртящ момент при ниски скорости с високи обороти за фина повърхностна обработка.
Капацитет на отвора на шпиндела и пръта:Изберете подходящ размер на отвора (напр. A2-5, A2-6, A2-8), за да позволите директно подаване на необработен прът.
Динамика на скоростта и въртящия момент:Високо{0}}скоростните опции са подходящи за малки диаметри и-цветни метални сплави; Конфигурациите с висок-въртящ момент осигуряват тежко{3}}отстраняване на материал от легирани и неръждаеми стомани.
Работна съвместимост:Поддържа стандартни хидравлични 3-челюстни патронници (6", 8", 10", 12"), цангови патронници и персонализирани закрепващи плочи.


Прецизният контрол на движението се постига чрез сферични винтове с висока{0}}твърдост, свързани директно към цифрови AC серво мотори.
X-ос (радиално управление):Задвижва кръстосано{0}}подаване за оразмеряване на диаметъра, външно струговане, вътрешно пробиване, облицовка, нарязване и дълбочина на резбата.
Z-ос (надлъжно управление):Движи се успоредно на централната линия на шпиндела за надлъжно струговане, стъпки на резбата и цикли на дълбоко пробиване.
Направляващи пътища и движение:Прецизните линейни направляващи осигуряват висока скорост на бърз ход, намалявайки времената за цикли без{0}}рязане, като същевременно поддържат твърдост при натоварване.


Автоматичната револверна система осигурява бързо индексиране на инструмента, за да се увеличи максимално времето за работа на машината.
Стандартни въртящи се кули:Предлага се в хидравлични, електрически или серво задвижвани конфигурации с 8- или 12 станции за бърза смяна на инструмента.
Мощни кули (активни инструменти):Конфигуриран с интерфейси VDI или BMT за задвижване на ротационни свредла, метчици и челни фрези директно върху центъра за струговане.
Разширения за многозадачност:Интегрирането на живи инструменти елиминира вторичните стъпки на обработка на отделни пробивни или фрезови машини.

Хидравличен 3-челюстен патронник:Осигурява равномерна, програмируема сила на затягане, подходяща за непрекъснато производство.
Твърди челюсти срещу меки челюсти:Твърдите челюсти се справят с груби отливки и пръти; меките челюсти могат да се пробиват-на място за захващане на деликатни или струговани профили, без да оставят следи.
Система на задната част:Поддържа свободния край на дълги детайли (валове, шпиндели, пръти), за да елиминира деформацията и вибрациите по време на тежки срезове.

Всяка единица преминава строг контрол на качеството преди изпращане:
Динамично центриране на лазерен интерферометър (тест за точност на позициониране ISO 230-2).
Следене на биене на шпиндела и вибрации във всички диапазони на скоростта.
Индексиране на купола, проверка на налягането в хидравличната система и потока на охлаждащата течност.
Пробна машинна обработка: Рязане на-пробна част преди доставката според-доставени от клиента чертежи при поискване.

Защита от корозия:Покрит със силно масло,-предпазващо от ръжда и запечатан във вакуумно{1}}непроницаемо-влагоустойчиво фолио.
Структурно осигуряване:Закрепен здраво към тежък{0}}стоманен плъзгач вътре в подсилени дървени каси за износ.
Документация:Включени са пълни електрически схеми, ръководства за ЦПУ, ръководства за работа и тестови листове за проверка.
