Здравейте! Аз съм доставчик на стругове Fanuc и днес имам удоволствието да поговоря с вас за това как да програмирам сложна операция по струговане на форми на тези лоши машини.
Първо, нека бързо разберем с какво си имаме работа. Стругът Fanuc е един от най-надеждните и широко използвани стругове с ЦПУ в индустрията. Независимо дали сте в малък цех или голямо производствено предприятие, тези стругове могат да се справят с голямо разнообразие от задачи за струговане. А когато става въпрос за сложни форми, те са готови за предизвикателството.
Разбиране на основите на програмирането
Преди да се потопим в сложните неща, нека разгледаме основите на програмирането на струг Fanuc. Езикът за програмиране, използван тук, е G - код. Това е като таен код, който казва на струга какво да прави. G - кодът се състои от поредица от команди, които контролират движението на режещия инструмент, скоростта на шпиндела и други важни параметри.
Например командата G00 се използва за бързо позициониране. Ако искате да преместите инструмента бързо до определена точка на детайла, бихте използвали G00, последвано от координатите X и Z. Да приемем, че искате да преместите инструмента към X20 и Z30, ще напишете G00 X20 Z30.
Командата G01, от друга страна, е за линейна интерполация. Това означава, че инструментът ще се движи по права линия от текущата си позиция до зададените координати при зададена скорост на подаване. Например G01 X30 Z40 F0.2 ще премести инструмента към X30 и Z40 при скорост на подаване от 0,2 mm на оборот.
Планиране на вашата сложна форма
Когато имате работа със сложна форма, първата стъпка е да имате ясен план. Трябва да разделите формата на по-малки, по-управляеми сегменти. Мислете за това като за изграждане на пъзел. Всяка част има свое място и функция.
Да приемем, че завъртате детайл със серия от криви и ъгли. Ще трябва да анализирате формата и да разберете най-добрия начин да подходите към нея. Може би ще започнете с външния профил и след това ще преминете към вътрешните детайли. Скицирането на формата на хартия може да бъде наистина полезно тук. Той ви дава визуално представяне на това, което трябва да постигнете, и ви помага да планирате пътя на инструмента си.
Избор на правилните инструменти
Правилният инструмент е от решаващо значение за успешното струговане, особено когато се работи със сложни форми. Ще трябва да вземете предвид фактори като материала на детайла, вида на формата, която струговате, и повърхностното покритие, което искате.
Например, ако струговате твърд материал като неръждаема стомана, ще ви е необходим инструмент с високоскоростна стомана или карбидна вложка. Твърдосплавните инструменти са чудесни за високоскоростна обработка и могат да се справят с топлината, генерирана по време на процеса на рязане.

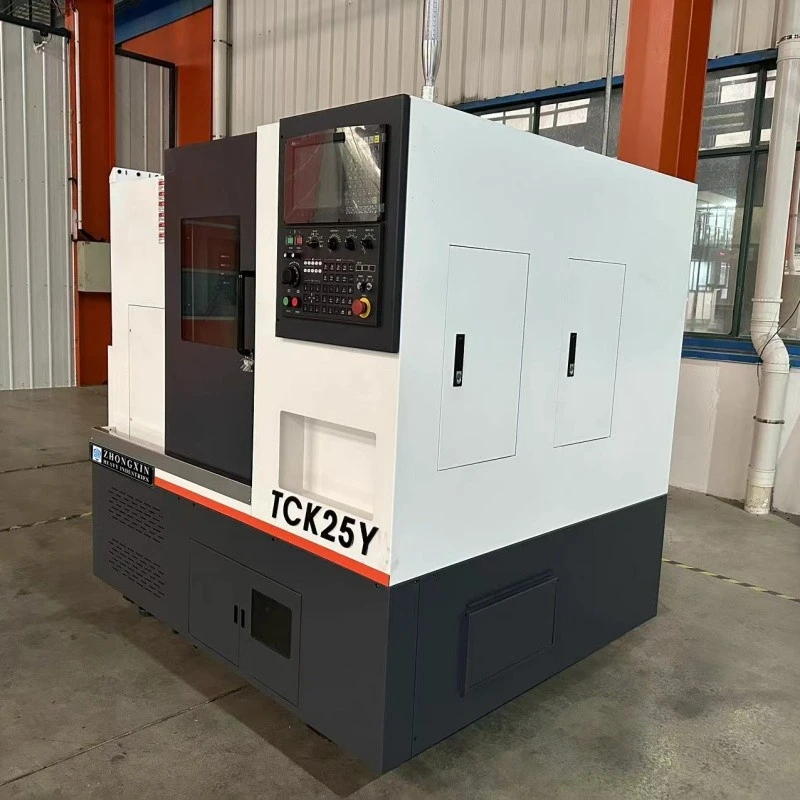

Ако вашата сложна форма има много малки детайли, може да се наложи да използвате инструменти с различни размери. Инструментите с малък диаметър са идеални за проникване в тесни ъгли и обработка на деликатни елементи. Можете да проверите наМалък Cnc стругза някои опции, които са много подходящи за тези видове работни места. И ако сте на лов за най-добрите,Най-добрите малки CNC струговее страхотен ресурс.
Създаване на пътеката на инструмента
След като сте планирали формата си и сте избрали инструментите си, е време да създадете пътя на инструмента. Траекторията на инструмента определя движението на режещия инструмент по детайла.
За сложни форми може да искате да използвате софтуер CAM (Компютърно подпомагано производство). Този софтуер ви позволява да създадете 3D модел на вашата част и след това да генерирате траектория на инструмента въз основа на този модел. Той взема предвид всички криви, ъгли и детайли на вашата форма и предлага оптимизирана траектория на инструмента.
В програмирането на Fanuc можете също да създадете траекторията на инструмента ръчно с помощта на G - код. Но това изисква добро разбиране на езика за програмиране и много търпение. Ще трябва да изчислите координатите за всяка точка от траекторията на инструмента и да напишете съответните команди с G код.
Да кажем, че имате кръгова дъга във вашата сложна форма. Можете да използвате командите G02 или G03, за да програмирате дъгата. G02 е за дъги по посока на часовниковата стрелка, а G03 е за дъги обратно на часовниковата стрелка. Например, G02 X50 Z60 I20 K30 ще обработи кръгова дъга по посока на часовниковата стрелка от текущата позиция до X50 и Z60 с отместване на центъра на дъгата от I20 и K30.
Настройка на струга
Преди да започнете да изпълнявате програмата, трябва да настроите правилно струга. Това включва надеждно монтиране на детайла върху патронника или цангата. Искате да сте сигурни, че детайлът е центриран и балансиран, за да избегнете вибрации по време на процеса на струговане.

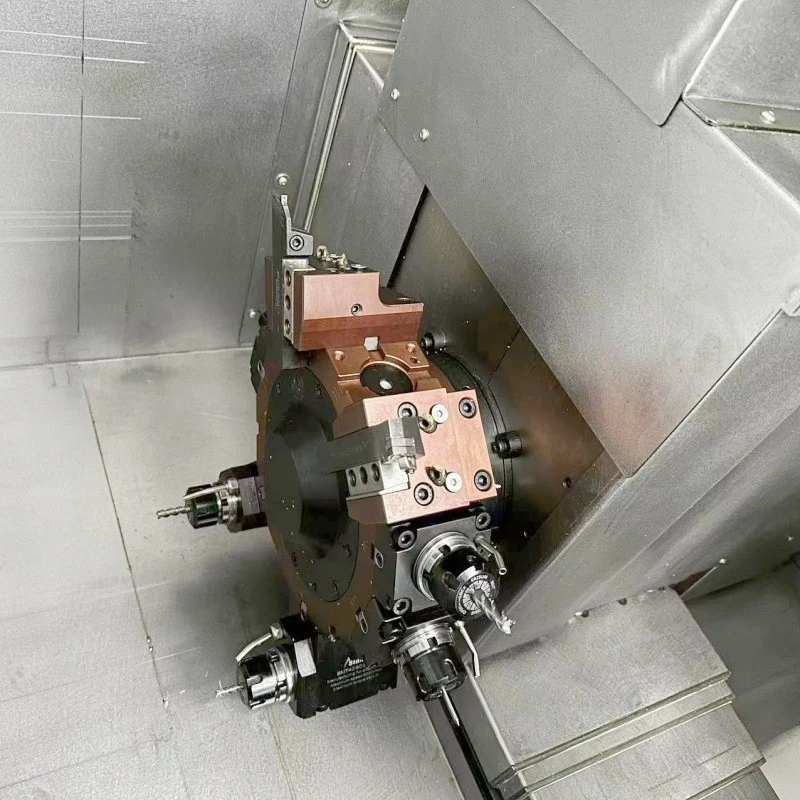

След това ще трябва да инсталирате режещите инструменти в купола на инструмента. Уверете се, че инструментите са поставени правилно и затегнати здраво. Трябва също да зададете отместванията на инструмента. Отместванията на инструмента казват на струга точната позиция на режещия ръб на всеки инструмент спрямо референтна точка.
Задайте скоростта на шпиндела и скоростта на подаване според материала и инструмента, който използвате. Грешна скорост на шпиндела или скорост на подаване може да доведе до лошо покритие на повърхността, износване на инструмента или дори повреда на детайла.
Изпълнение на програмата и извършване на корекции
След като всичко е настроено, можете да започнете да изпълнявате програмата. Добра идея е първо да стартирате програмата на сухо. Това означава да стартирате програмата без реално рязане на детайла. Позволява ви да проверите дали траекторията на инструмента е правилна и дали има потенциални сблъсъци.
По време на самия процес на рязане, следете машината. Може да се наложи да направите някои корекции в движение. Например, ако забележите, че покритието на повърхността не е толкова гладко, колкото бихте искали, можете да регулирате скоростта на подаване или скоростта на шпиндела. Ако има вибрации, може да се наложи да проверите затягането на детайла или монтажа на инструмента.
Работа със сложни геометрии
Сложните форми могат да имат всякакви геометрии, като сплайни, еволвенти и спирални форми. Програмирането на тези геометрии на струг Fanuc може да бъде малко по-предизвикателно.
За сплайни можете да използвате командите G73 или G74 в зависимост от типа на сплайн. Тези команди са предназначени за обработка на некръгли профили. Ще трябва да въведете координатите на точките, които определят сплайна.
Еволвентите, които обикновено се използват в зъбни колела, могат да бъдат програмирани с помощта на комбинация от G - кодови команди и математически изчисления. Ще трябва да знаете диаметъра на основния кръг, броя на зъбите и други параметри, свързани със зъбното колело, за да програмирате точно еволвентната форма.
Спиралните форми, като резби, могат да бъдат програмирани с помощта на командите G32 или G92. G32 се използва за еднопроходна резба, а G92 е за многопроходна резба. Ще трябва да посочите стъпката на нишката, началната точка и дължината на нишката.
Безопасността на първо място
Без значение колко опитен сте, безопасността винаги трябва да бъде ваш основен приоритет, когато програмирате и работите със струг Fanuc. Винаги носете подходящи лични предпазни средства, като предпазни очила, ръкавици и защита за ушите.
Уверете се, че стругът е правилно заземен и че всички предпазни устройства са на мястото си. Никога не посягайте към работната зона, докато машината работи. И винаги следвайте инструкциите за безопасност на производителя.
Заключение
Програмирането на сложна операция по струговане на форми на струг Fanuc не е лесна задача, но с правилните знания и умения определено е постижимо. Като разберете основите на програмирането с G - код, внимателно планирате формата си, изберете правилните инструменти и правилно настроите струга, можете да създавате висококачествени части със сложни форми.
Ако търсите да добавите струг Fanuc към вашата работилница или да надстроите съществуващия си, особено за задачи като широкомащабно CNC струговане, разгледайтеГолямо CNC струговане.
Ако се интересувате от закупуването на струг Fanuc за вашите нужди от струговане на сложни форми, не се колебайте да се свържете с нас за чат. Ние сме тук, за да ви помогнем да намерите идеалната машина за вашите изисквания.
