Ей там! Като доставчик на машини за струг на CNC, често ме питат как да калибрирам тези лоши момчета. Калибрирането е супер важно за извличането на максимума от струга на CNC, гарантиране на прецизност и уверете се, че вашите части излязат точно правилно. И така, нека се потопим в атриците - зърна на калибриране на машина за стругове с ЦПУ.
Защо калибрирането има значение
Първо, защо дори трябва да се притеснявате с калибрирането? Е, с течение на времето, вашият струг на CNC може да започне да губи своята точност. Неща като износване на компонентите, промените в температурата и дори начинът, по който е настроен първоначално, могат да повлияят на това колко добре се представя. Лошо калибриран струг може да доведе до части, които са извън спецификациите, което означава загубено време, материали и пари. Като калибрирате редовно, можете да поддържате машината си да работи в най -добрия случай и да избягвате тези главоболия.
Проверки за калибриране преди
Преди да започнете действителния процес на калибриране, има няколко неща, които трябва да направите.
Почистване
Дайте на вашия струг на CNC добро почистване. Извадете всички чипове, отломки или охлаждаща течност, които може да се мотаят наоколо. Това е важно, защото мръсотията и мръсотията могат да попречат на сензорите и движещите се части, влияещи върху калибрирането. Използвайте четка, за да почистите кътчетата и милките и чиста кърпа, за да избършете повърхностите.
Проверка
Проверете всички компоненти за всякакви признаци на повреда или износване. Погледнете коланите, шайбите и лагерите. Ако забележите някакви проблеми, като износен колан или свободен лагер, ще трябва да ги замените или поправите, преди да започнете да калибрирате. Повредена част може да изхвърли целия процес на калибриране.
Мощност и околна среда
Уверете се, че стругът ви е правилно захранван и че средата е стабилна. Температурата и влажността могат да окажат влияние върху калибрирането, така че се опитайте да запазите машината в контролирана среда. Също така, уверете се, че захранването е последователно и без колебания.
Калибриране на оста
Една от най -важните части на калибрирането на струг на ЦПУ е правилно осите. Осите X и Z са основните, с които работите.
X - Калибриране на оста
Оста X - контролира движението на кръстосаното плъзгане. За да го калибрирате, ще ви е необходим прецизен инструмент за измерване, като индикатор за набиране.
- Монтирайте индикатора за набиране на публикацията на инструмента. Уверете се, че е надеждно прикрепен.
- Преместете кръстосаното плъзгане в известна позиция. Можете да използвате референтна точка на машината.
- Нула индикаторът за набиране на тази позиция.
- Сега преместете кръста - плъзнете на зададено разстояние, да речем 10 мм.
- Проверете четенето на индикатора за набиране. Ако не е точно 10 мм, ще трябва да регулирате компенсацията за обратната реакция на X - оста в системата за управление на машината. Това обикновено може да се направи чрез контролния панел. Продължавайте да правите малки корекции и да проверявате, докато не получите правилното четене.
Z - калибриране на оста
Оста z - контролира надлъжното движение на каретата. Процесът е подобен на калибрирането на x - оста.
- Монтирайте индикатора за набиране на публикацията на инструмента, но този път го подравнете с движението z - оста.
- Преместете каретата в референтна точка и нула на индикатора за набиране.
- Преместете каретата например разстояние, например 20 мм.
- Проверете четенето на индикатора за набиране. Ако е изключен, регулирайте компенсацията за обратна реакция на z - оста в системата за управление. Отново направете малки корекции и повторно - проверете, докато получите точно четене.
Калибриране на компенсиране на инструмента
Калибрирането на компенсиране на инструмента е от решаващо значение за гарантиране, че режещите инструменти са в правилното положение.
Ръчно компенсиране на инструмента
- Първо изберете инструмент и го монтирайте в публикацията на инструмента.
- Използвайте манометър за настройка на инструмента, за да измерите разстоянието от върха на инструмента до референтна точка на машината. Това измерване ще ви даде компенсиране на инструмента.
- Въведете стойностите на офсет в системата за управление на машината. Обикновено ще имате различни компенсации за осите x и z.
- За да удвоите - проверете, можете да използвате тестово парче и да направите малка разрез. Измерете размерите на изрязването и регулирайте компенсирането на инструмента, ако е необходимо.
Автоматично компенсиране на инструмента
Някои стругове на ЦПУ имат автоматична функция за компенсиране на инструмента. Това използва сензори за измерване на позицията на инструмента и автоматично регулира компенсирането. Ако вашата машина има тази функция, следвайте инструкциите на производителя, за да я използвате. Това може да ви спести много време и обикновено е по -точна.
Калибриране на шпиндела
Вретеното е това, което върти детайла, така че е важно да го калибрирате правилно.
Калибриране на скоростта
- Използвайте тахометър, за да измервате действителната скорост на шпиндела. Можете да прикрепите тахометъра към шпиндела или да използвате тип контакт.
- Сравнете измерената скорост с зададената скорост на контролния панел. Ако има разлика, ще трябва да регулирате параметрите на задвижването на шпиндела. Това може да включва промяна на честотата на задвижването или регулиране на съотношенията на макарата.
- Направете малки корекции и запазете повторно измерване на скоростта, докато не получите правилната стойност.
Калибриране на изтичане
Шпинделът може да причини проблеми с повърхностното покритие на детайла. За да проверите за изтичане:
- Монтирайте тестова лента в шпиндела.
- Използвайте индикатор за набиране, за да измерите изтичането в края на тестовата лента.
- Ако изпускането е твърде високо, може да се наложи да регулирате лагерите на шпиндела или да проверите за несъответствие. Това може да бъде по -сложна корекция, така че ако не сте сигурни, най -добре е да се консултирате с ръководството на машината или професионалист.
Проверка на системата за управление
Системата за управление е мозъкът на струга на ЦПУ, така че е важно да се уверите, че работи правилно.
Актуализация на софтуера
Проверете дали има налични актуализации на софтуера за вашата система за управление. Производителите често пускат актуализации, за да коригират грешки и да подобрят производителността. Следвайте инструкциите, за да инсталирате актуализациите, ако е необходимо.
Проверка на параметъра
Прегледайте всички параметри в системата за управление. Уверете се, че са зададени правилно за вашата конкретна машина и работните места, които вършите. Някои параметри, като скоростта на подаване и скоростта на шпиндела, могат да повлияят на калибрирането и общата работа на струга.
Пост - тестване на калибриране
След като приключите с всички стъпки за калибриране, е време да направите някои тестове.
Тестово парче
Използвайте тестово парче, за да проверите точността на калибрирането. Можете да използвате обикновено цилиндрично парче материал.
- Програмирайте струга, за да направите поредица от съкращения на тестовото парче. Например, можете да завъртите диаметър и да го измерите.
- Измерете размерите на тестовото парче, като използвате прецизни инструменти за измерване, като микрометър или апарат.
- Сравнете измерените размери с програмираните размери. Ако има някакви значителни разлики, може да се наложи да се върнете назад и да проверите калибрирането си.
Нашите предложения за машини за стругове на CNC

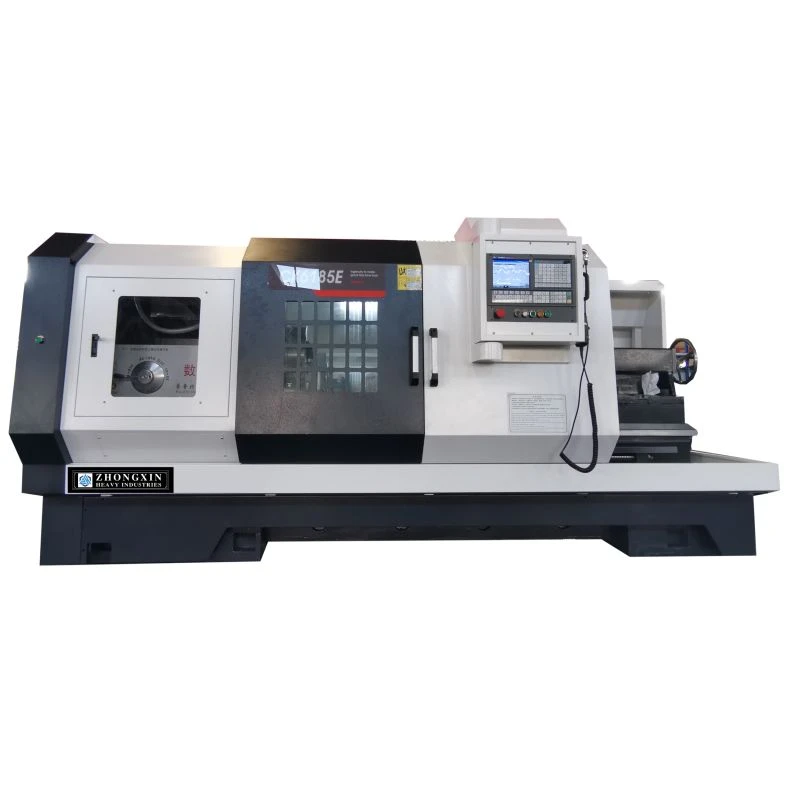

Като доставчик ние предлагаме широка гама от машини за стругове с ЦПУ, които да отговарят на различни нужди. Вижте нашитеХоризонтална машина за струг на ЦПУ, което е чудесно за операции с обща цел. Ако търсите нещо по -компактно, нашетоМалък струг на ЦПУ с инструменти на живое перфектен избор. И за по -големи проекти имамеГолямо завъртане на ЦПУмашина.
Ако се интересувате от закупуване на машина за струг на ЦПУ или се нуждаете от повече информация за калибрирането или друг аспект, не се колебайте да се свържете. Тук сме, за да ви помогнем да извлечете максимума от струга на CNC.
